Dans cette section, nous allons vous présenter les techniques pour tester une carte électronique de manière efficace. Nous aborderons également les aspects du diagnostic de carte électronique et de la réparation, afin de pouvoir diagnostiquer les pannes avec précision et réaliser une réparation optimale.
Principales conclusions
- La réalisation de tests électroniques initiaux est cruciale pour vérifier le bon fonctionnement des circuits et de la carte électronique dans son ensemble.
- Les outils de diagnostic de carte électronique sont essentiels pour détecter les pannes et assurer une maintenance efficace.
- Il existe différentes méthodes de dépannage à appliquer en fonction du type de panne identifiée sur la carte électronique.
- La vérification des composants individuels est une étape essentielle lors de la réparation d’une carte électronique.
- Les techniques avancées de diagnostic, comme l’analyse approfondie de la carte électronique, permettent d’identifier les problèmes plus subtils.
Les tests électroniques initiaux
Lors du test initial d’une carte électronique, il est crucial de vérifier les circuits pour s’assurer de leur bon fonctionnement. Cette étape permet de détecter d’éventuelles défaillances et de garantir la fiabilité de la carte électronique dans son ensemble. Voici les étapes à suivre pour effectuer ces tests électroniques et vérifier la carte électronique :
- 1. Préparez-vous en vous assurant d’avoir les outils nécessaires tels que le multimètre, le générateur de signaux, et les sondes de test.
- 2. Analysez le schéma électrique de la carte électronique pour comprendre son fonctionnement et identifier les différents circuits.
- 3. Inspectez visuellement la carte électronique pour repérer d’éventuels dommages physiques, tels que des composants défectueux ou des traces de brûlure.
- 4. Effectuez des tests de continuité pour vérifier l’intégrité des pistes et la connexion entre les différents composants de la carte électronique.
- 5. Utilisez un générateur de signaux pour vérifier le bon fonctionnement des composants tels que les diodes, les transistors et les condensateurs.
- 6. Mesurez les tensions et les courants à différents points de la carte électronique à l’aide du multimètre pour s’assurer que les valeurs sont conformes aux spécifications.
Ces tests électroniques initiaux vous permettront de détecter les éventuelles anomalies dans les circuits de la carte électronique et de diagnostiquer les problèmes potentiels. Ils constituent une étape essentielle pour garantir un contrôle de carte électronique efficace et une réparation appropriée.
Continuez à lire pour découvrir les outils de diagnostic de carte électronique dans la prochaine section.

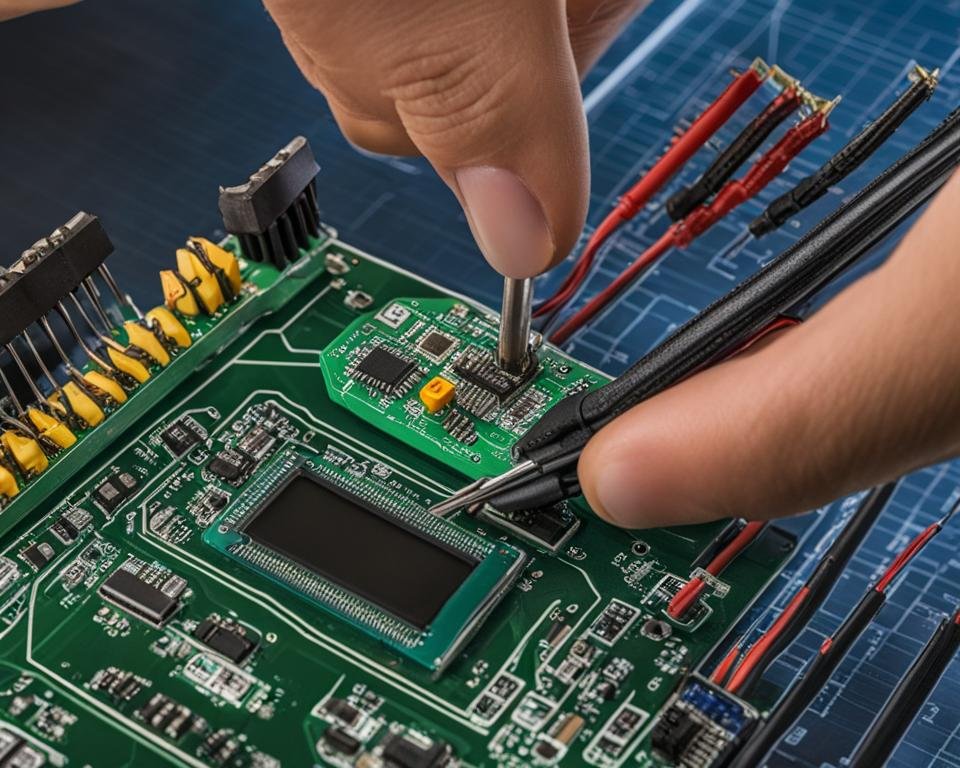

Les outils de diagnostic de carte électronique
Pour diagnostiquer les pannes sur une carte électronique, il est essentiel d’avoir les bons outils de diagnostic. Ces outils permettent de détecter les problèmes et de maintenir la carte électronique en bon état de fonctionnement. Dans cette section, nous vous présenterons les outils les plus couramment utilisés dans la détection de panne et la maintenance électronique.
Détecteurs de panne
Les détecteurs de panne sont des outils précieux pour diagnostiquer les problèmes sur une carte électronique. Ils permettent d’identifier les circuits défectueux, les composants défectueux et les défauts de connexion. Ces outils peuvent être utilisés pour effectuer des tests de continuité, des tests de tension et des tests de résistance. Certains détecteurs de panne sont même capables de détecter les pannes intermittentes, ce qui facilite grandement le processus de diagnostic.
Un exemple d’un détecteur de panne couramment utilisé est le testeur de composants électroniques. Ce type d’outil permet de tester individuellement chaque composant de la carte électronique, tels que les résistances, les condensateurs, les transistors, etc. Il affiche également les valeurs de mesures, ce qui facilite l’identification des composants défectueux.
Programmateurs de carte
Les programmeurs de carte sont des outils indispensables pour la maintenance électronique. Ils permettent de programmer et de réparer les microcontrôleurs, les mémoires et les autres composants programmables sur une carte électronique. Ces outils sont essentiels pour mettre à jour le firmware, réparer les cartes avec des erreurs de programmation ou remplacer les composants défectueux.
Un exemple d’un programmeur de carte populaire est le programmateur universel de cartes. Cet outil offre une grande compatibilité avec différents types de cartes électroniques et permet une programmation rapide et précise.
Testeurs de signaux
Les testeurs de signaux sont utilisés pour vérifier les signaux électriques sur une carte électronique. Ils permettent de détecter les signaux de transmission, tels que les signaux numériques, analogiques, et les signaux de communication. Ces outils sont essentiels pour vérifier la qualité et la stabilité des signaux électriques, ce qui peut aider à identifier les problèmes de connectivité ou de compatibilité.
Un exemple d’un testeur de signaux couramment utilisé est l’oscilloscope numérique. Cet outil permet de visualiser et d’analyser les signaux électriques sur la carte électronique, ce qui facilite le diagnostic des problèmes de signal.
En utilisant ces outils de diagnostic de carte électronique, vous serez en mesure d’identifier les pannes avec précision et d’effectuer une maintenance électronique efficace. Passons maintenant à la section suivante, où nous explorerons les différentes méthodes de dépannage.
Les méthodes de dépannage
Une fois la panne diagnostiquée, il est temps de passer à la réparation de la carte électronique. L’utilisation des bonnes méthodes de dépannage est essentielle pour assurer une réparation efficace. Voici quelques-unes des méthodes les plus couramment utilisées :

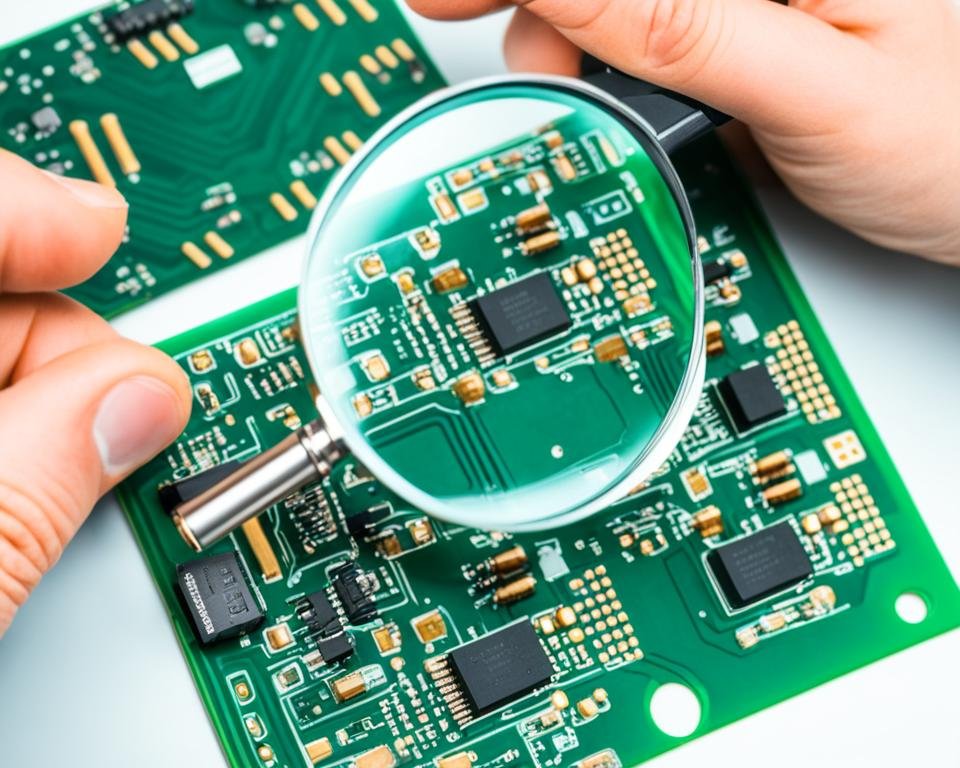

1. Vérification visuelle
La première étape du dépannage consiste à effectuer une vérification visuelle de la carte électronique. Recherchez les composants endommagés ou brûlés, les traces de corrosion ou tout autre signe visible de panne. Prenez note de vos observations pour faciliter le processus de réparation.
2. Test des composants individuels
Après la vérification visuelle, il est important de tester individuellement les composants de la carte électronique. Utilisez un multimètre ou d’autres outils de mesure pour vérifier la résistance, la tension et la continuité des différents composants. Identifiez ceux qui ne répondent pas aux spécifications et remplacez-les si nécessaire.
3. Analyse des schémas et des datasheets
Si les tests des composants individuels ne révèlent pas la cause de la panne, référez-vous aux schémas de la carte électronique et aux datasheets des composants. Analysez-les pour comprendre le fonctionnement du circuit et repérer les éventuelles erreurs de conception ou de câblage. Cela peut vous aider à identifier les zones problématiques et les solutions potentielles.
4. Utilisation d’équipements de diagnostic spécialisés
Dans certains cas, il peut être nécessaire d’utiliser des équipements de diagnostic spécialisés pour dépanner la carte électronique. Par exemple, un oscilloscope peut être utilisé pour analyser les signaux électriques, tandis qu’un analyseur de spectre peut détecter les interférences électromagnétiques. Ces outils avancés peuvent fournir des informations précieuses pour la réparation.
5. Recherche en ligne et communauté d’experts
Lorsque vous rencontrez des difficultés pour dépanner une carte électronique, n’hésitez pas à rechercher en ligne des solutions similaires ou à vous tourner vers une communauté d’experts. Les forums, les groupes de discussion et les plateformes d’échange permettent de partager des connaissances et de trouver des réponses à des problèmes spécifiques. Utilisez ces ressources pour obtenir des conseils et des recommandations supplémentaires.
Comparaison des méthodes de dépannage
| Méthode | Avantages | Inconvénients |
|---|---|---|
| Vérification visuelle | – Simple et rapide – Peut identifier les pannes évidentes | – Ne détecte pas les pannes internes – Nécessite une observation minutieuse et des connaissances préalables |
| Test des composants individuels | – Permet d’identifier les composants défectueux – Peut résoudre les pannes liées aux composants spécifiques | – Peut être chronophage – Nécessite des compétences en soudure et en mesure |
| Analyse des schémas et des datasheets | – Aide à comprendre le fonctionnement du circuit – Peut révéler les erreurs de conception et de câblage | – Nécessite des compétences en lecture de schémas et en analyse technique – Peut être complexe pour les cartes électroniques complexes |
| Utilisation d’équipements de diagnostic spécialisés | – Fournit des mesures précises et détaillées – Permet de détecter les problèmes électroniques avancés | – Coûteux – Requiert une expertise et une formation spécifiques |
| Recherche en ligne et communauté d’experts | – Accès à une vaste base de connaissances – Possibilité d’obtenir des conseils personnalisés | – Les informations peuvent être non vérifiées ou incorrectes – Nécessite la participation active dans les communautés |
Choisissez la méthode de dépannage qui convient le mieux à votre situation en fonction des avantages et des inconvénients de chaque méthode. N’oubliez pas de prendre toutes les précautions nécessaires lors de la réparation de la carte électronique pour éviter les dommages supplémentaires.
La vérification des composants
Lors de la réparation d’une carte électronique, il est essentiel de vérifier les composants individuels pour s’assurer de leur bon fonctionnement. Cette étape est cruciale pour diagnostiquer avec précision les pannes et effectuer une réparation adéquate.
Voici les étapes simples pour effectuer la vérification des composants :
- 1. Identifier les composants défectueux : Examinez attentivement la carte électronique et identifiez les composants qui pourraient être responsables de la panne.
- 2. Utiliser un multimètre : Utilisez un multimètre pour mesurer les valeurs de résistance, de tension ou de courant des composants. Comparez les mesures avec les valeurs attendues pour déterminer si un composant est défectueux.
- 3. Tester les condensateurs : Les condensateurs sont souvent susceptibles de défaillance. Utilisez un testeur de condensateur pour vérifier leur capacité et leur état.
- 4. Vérifier les diodes et les transistors : Utilisez un testeur de diodes pour vérifier leur fonctionnement correct. Pour les transistors, utilisez un multimètre ou un testeur de transistor.
- 5. Réparer ou remplacer les composants défectueux : Une fois les composants défectueux identifiés, vous pouvez les réparer si possible ou les remplacer par des composants neufs.
La vérification des composants est une étape cruciale dans la réparation d’une carte électronique. Elle permet de localiser les défauts et d’assurer le bon fonctionnement de la carte après la réparation.
| Composant | Test à effectuer | Résultats attendus |
|---|---|---|
| Résistance | Mesurer la valeur de résistance | Correspondre à la valeur nominale |
| Condensateur | Mesurer la capacité | Correspondre à la valeur nominale |
| Diode | Vérifier la conductivité dans un sens | Conductivité dans un seul sens |
| Transistor | Vérifier le gain et le fonctionnement | Gain et fonctionnement corrects |
En effectuant ces vérifications, vous pouvez garantir que tous les composants de la carte électronique fonctionnent correctement et contribuent à la résolution de la panne. Si vous rencontrez des difficultés lors de la vérification des composants, il est recommandé de faire appel à un professionnel spécialisé dans les réparations de cartes électroniques.
Les techniques avancées de diagnostic
Lorsqu’il s’agit de diagnostiquer des pannes sur une carte électronique, certaines situations peuvent être plus complexes que d’autres. C’est pourquoi il est important de maîtriser les techniques avancées de diagnostic, telles que l’analyse approfondie de la carte électronique, afin d’identifier les problèmes plus subtils.
Une des méthodes pour effectuer une analyse approfondie de la carte électronique est d’utiliser des équipements spécialisés, comme un oscilloscope, un analyseur de spectre ou un testeur de signaux. Ces outils permettent de visualiser et d’analyser les signaux électriques qui circulent à travers la carte, facilitant ainsi l’identification des anomalies.
Une autre approche avancée de diagnostic est l’utilisation de logiciels de diagnostic de carte électronique. Ces programmes permettent d’effectuer des tests automatiques sur la carte, de détecter les pannes potentielles et de fournir des rapports détaillés sur l’état de la carte électronique.
L’analyse thermique est également une technique avancée de diagnostic. En mesurant les températures sur différents composants de la carte électronique, il est possible d’identifier les zones où la chaleur est excessive, indiquant ainsi un problème potentiel.
Analyse de carte électronique avec un oscilloscope
L’oscilloscope est l’un des outils les plus couramment utilisés pour l’analyse de carte électronique. Il permet de visualiser les signaux électriques sous forme de graphiques, ce qui facilite l’identification des anomalies.
Pour analyser une carte électronique avec un oscilloscope, vous devez connecter les sondes de l’oscilloscope aux points de test appropriés sur la carte. Ensuite, en observant les formes d’onde affichées à l’écran, vous pourrez détecter les problèmes tels que des fluctuations de tension, des signaux déformés ou des bruits indésirables.
L’analyse de carte électronique avec un oscilloscope peut aider à identifier les pannes liées aux signaux analogiques et numériques, ainsi qu’aux problèmes de synchronisation ou de temporisation.
En conclusion, les techniques avancées de diagnostic de carte électronique, comme l’analyse approfondie de la carte à l’aide d’outils spécialisés et l’utilisation de logiciels de diagnostic, sont essentielles pour identifier les problèmes plus subtils. L’analyse thermique et l’utilisation d’un oscilloscope sont également des méthodes précieuses pour effectuer une analyse approfondie de la carte électronique. En maîtrisant ces techniques, vous serez en mesure de diagnostiquer les pannes avec précision et d’effectuer une réparation optimale.
Les bonnes pratiques de réparation
La réparation de carte électronique est une étape cruciale pour assurer le bon fonctionnement des appareils électroniques. Pour garantir une réparation optimale, il est essentiel de suivre certaines bonnes pratiques. Voici quelques conseils pour réaliser la réparation de manière sûre et efficace, tout en assurant la longévité de la carte électronique :
- 1. Manipulez la carte avec soin : Lors de la réparation, il est important de manipuler la carte électronique avec précaution. Évitez les chocs, les pressions excessives ou tout autre geste qui pourrait endommager les composants. Utilisez des outils adaptés et veillez à ce que vos mains soient propres et sèches pour éviter toute contamination.
- 2. Évitez les sources de chaleur : Les composants électroniques sont sensibles à la chaleur. Lors de la réparation, évitez de placer la carte électronique à proximité de sources de chaleur telles que les radiateurs, les fours ou les fers à souder trop chauds. Une température excessive peut endommager les composants ou provoquer des déformations de la carte.
- 3. Utilisez des outils de soudure de qualité : Une réparation de qualité nécessite des outils de soudure adaptés. Utilisez un fer à souder de bonne qualité avec une pointe propre et non oxydée. Veillez également à utiliser le bon flux de soudure et la bonne quantité d’étain pour obtenir des soudures solides et durables.
- 4. Testez la carte après la réparation : Une fois la réparation terminée, il est important de tester la carte électronique pour vérifier son bon fonctionnement. Utilisez des outils de contrôle et de mesure appropriés pour vous assurer que tous les circuits et les composants sont en bon état de marche.
- 5. Respectez les consignes de sécurité : Enfin, n’oubliez pas de respecter les consignes de sécurité lors de la réparation de carte électronique. Portez des lunettes de protection, travaillez dans un environnement bien ventilé et éteignez tous les appareils électriques avant de commencer la réparation.
En suivant ces bonnes pratiques, vous pourrez réaliser des réparations électroniques de qualité, assurant ainsi la fiabilité et la durabilité de la carte électronique.
Exemple de bonnes pratiques :
| Bonnes pratiques | Mauvaises pratiques |
|---|---|
| Fer à souder de qualité | Fer à souder bas de gamme |
| Manipulation délicate | Manipulation brutale |
| Test de la carte après la réparation | Aucun test effectué |
| Utilisation d’outils adaptés | Utilisation d’outils inappropriés |
Les outils de contrôle et de mesure
En plus des outils de diagnostic, il est essentiel d’avoir les bons instruments de contrôle et de mesure pour effectuer des tests approfondis sur la carte électronique. Ces outils permettent d’évaluer avec précision les performances des différents composants et circuits de la carte.
Les principaux outils de contrôle et de mesure :
- Multimètre : Cet outil polyvalent permet de mesurer différentes grandeurs électriques telles que la tension, le courant et la résistance. Il est indispensable pour vérifier la continuité des circuits et la qualité des connexions sur la carte électronique.
- Oscilloscope : Ce dispositif affiche graphiquement les variations d’un signal électrique en fonction du temps. Il permet d’analyser les signaux de sortie des composants et de détecter les éventuelles distorsions ou anomalies.
- Generateur de fonctions : Cet appareil génère des signaux électriques de différentes formes d’ondes (sinusoïdales, carrées, triangulaires, etc.). Il est utilisé pour tester la réactivité des circuits et des composants de la carte électronique.
- Analyseur logique : Cet outil permet d’analyser le fonctionnement des circuits numériques présents sur la carte électronique. Il est utilisé pour détecter les erreurs de timing, les conflits de bus et les problèmes de synchronisation.
En utilisant ces outils de contrôle et de mesure, vous serez en mesure d’effectuer des tests approfondis sur la carte électronique, d’identifier les éventuelles défaillances et de réaliser les ajustements nécessaires pour assurer son bon fonctionnement.
Tableau comparatif des principaux outils de contrôle et de mesure :
| Outil | Avantages | Inconvénients |
|---|---|---|
| Multimètre | Polyvalent, mesure plusieurs grandeurs électriques | Limité pour les signaux de haute fréquence |
| Oscilloscope | Visualisation graphique des signaux, analyse détaillée | Coût élevé, nécessite des connaissances techniques |
| Générateur de fonctions | Permet de tester la réactivité des circuits | Limité aux signaux générés, ne mesure pas les paramètres électriques précis |
| Analyseur logique | Analyse des signaux numériques, détection des erreurs | Limité aux circuits numériques, ne mesure pas les grandeurs analogiques |
Conclusion
Dans cet article, nous avons exploré les principales étapes et techniques pour tester une carte électronique de manière efficace. En suivant ces étapes, vous serez en mesure de diagnostiquer les pannes avec précision et de réaliser une réparation optimale.
Nous avons d’abord abordé les tests électroniques initiaux, qui consistent à vérifier les circuits et à contrôler la carte électronique dans son ensemble. Ensuite, nous avons présenté les outils de diagnostic essentiels pour détecter les pannes et assurer la maintenance électronique.
Nous avons ensuite discuté des différentes méthodes de dépannage et de la vérification des composants, qui sont souvent nécessaires lors de la réparation d’une carte électronique. Enfin, nous avons exploré les techniques avancées de diagnostic, telles que l’analyse approfondie de la carte électronique, pour identifier les problèmes plus subtils.
En suivant ces bonnes pratiques et en utilisant les bons outils de contrôle et de mesure, vous serez en mesure de tester et de réparer une carte électronique de manière efficace. Nous espérons que cet article vous a fourni les connaissances nécessaires pour réussir dans ces tâches techniques et vous souhaitons beaucoup de succès dans vos futurs projets de réparation de cartes électroniques.
FAQ
Comment tester une carte électronique ?
Pour tester une carte électronique, vous pouvez utiliser des outils de diagnostic tels que des multimètres pour mesurer les tensions et les courants. Vous pouvez également effectuer des tests de continuité pour vérifier l’intégrité des circuits. En utilisant des schémas électriques et des manuels de référence, vous pouvez suivre les procédures de test spécifiques à votre carte électronique.
Comment diagnostiquer une panne sur une carte électronique ?
Pour diagnostiquer une panne sur une carte électronique, vous pouvez utiliser des méthodes telles que l’observation visuelle pour détecter les composants endommagés, la recherche de court-circuits à l’aide d’un multimètre et l’analyse des signaux à l’aide d’un oscilloscope. Il est également utile de consulter les codes d’erreur et les messages d’erreur affichés par la carte électronique pour obtenir des indices sur la panne.
Puis-je réparer moi-même ma carte électronique ?
La réparation d’une carte électronique peut être complexe et nécessite des connaissances approfondies en électronique. Si vous avez une expérience et une expertise suffisantes, vous pouvez essayer de réparer vous-même votre carte électronique. Cependant, si vous ne vous sentez pas à l’aise avec la réparation, il est préférable de faire appel à un professionnel en réparation de cartes électroniques pour éviter d’endommager davantage la carte.
Comment savoir si un composant électronique est défectueux ?
Pour déterminer si un composant électronique est défectueux, vous pouvez effectuer des tests de continuité pour vérifier la continuité du composant, des tests de résistance pour mesurer la résistance du composant et des tests de tension pour vérifier si le composant reçoit la tension appropriée. De plus, si un composant est visiblement endommagé, tel qu’un condensateur gonflé ou une puce brûlée, il est très probablement défectueux.
Quelles sont les étapes pour remplacer un composant sur la carte électronique ?
Pour remplacer un composant sur une carte électronique, suivez ces étapes :
1. Éteignez et débranchez l’appareil.
2. Identifiez le composant défectueux en effectuant des tests de diagnostic.
3. Retirez le composant défectueux en utilisant une pompe à dessouder ou un fer à dessouder.
4. Nettoyez les emplacements de soudure vides.
5. Placez le nouveau composant dans l’emplacement correspondant.
6. Soudez les broches du composant en vous assurant d’obtenir des soudures propres et solides.
7. Vérifiez visuellement les soudures pour vous assurer qu’elles sont correctement effectuées.
8. Rallumez et testez l’appareil pour vous assurer que le nouveau composant fonctionne correctement.
Quels sont les outils essentiels pour tester une carte électronique ?
Les outils essentiels pour tester une carte électronique comprennent un multimètre pour mesurer les tensions et les courants, un oscilloscope pour analyser les signaux, une source de tension de laboratoire pour alimenter la carte, une pompe à dessouder ou un fer à dessouder pour retirer les composants, et des pinces coupantes pour couper les fils. De plus, il est utile d’avoir des schémas électriques et des manuels de référence spécifiques à la carte électronique que vous testez.
